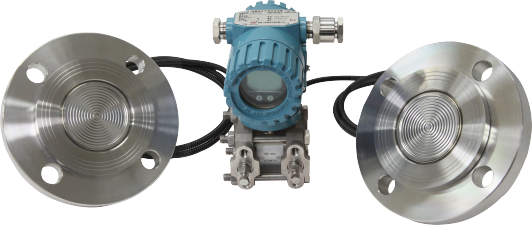

PY6009單晶硅直連遠傳壓力變送器結構上由PY6001智能差壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與PY6001智能差壓變送器相同，只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器相應正負側。

PY6008單晶硅直連遠傳壓力變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。PY6008也可與HART375相互通信，通過它們進行參數設定、過程監控等。PY6008單晶硅直連遠傳壓力變送器的測量范圍（未遷移時）為0-6kPa～25MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

主要應用

過程控制系統

石油行業

化工行業

產品特點

■ 單晶硅技術壓力傳感器

■ 雙膜片過載防護結構

■ 集成電路與表面封裝技術的信號變送模塊

■ 顯示模塊可355°旋轉

■ 殼體外隔離磁感應三按鍵參數設置

■ 耐瞬變電壓保護端子模塊

技術參數

測量范圍: 200Pa - 40MPa

輸出信號: 4-20mA,4~20mA/HART

參考精度: ±0.2%,±0.1% ,±0.05%URL

介質溫度: -40-120℃

測量介質：液體、氣體或蒸汽

電源: 4~20mA 二線制, 10.5-55vdc、4~20mA+HART 二線制, 12-55vdc

膜片材質：316L不銹鋼，哈氏合金C

年穩定性: ±0.2% URL/5年

過程連接: M20*1.5(M), 1/2-14NPT(F), 1/4-18NPT(F)

防護等級: IP67

認證: CE認證，防爆認證

過程接口

高壓側：法蘭尺寸(執行國家、化工標準)

NP系列：DN25 DN40 DN50 DN80 DN100

           PN2.5 PN6 PN10 PN16 PN25 PN40

Class系列：1英寸 1?英寸 2英寸、3英寸、4英寸、150lb、300lb

低壓側：1/4-18NPT錐管內螺紋

“丁”字形接頭：M20×1.5外螺紋及后部焊接引壓管

“腰”字形接頭：1/2-14NPT錐管內螺紋

1/2-14NPT引壓過渡頭及后部焊接引壓管

過程接液件

    過程隔離膜片：316L不銹鋼，哈氏合金C(插入筒無此選項)，鉭(插入筒無此選項)。

排液/排氣閥:   316不銹鋼

過程法蘭與接頭:   316不銹鋼

363L型過程接液件

法蘭式過程接口（變送器高壓側）

過程膜片，包括過程墊圈接觸表面:   316L不銹鋼，哈氏合金C或鉭

伸出部分:   316不銹鋼

安裝法蘭:   碳鋼鍍鋅或不銹鋼

低壓側過程連接（變壓器低壓側）

隔離膜片:   316L不銹鋼

低壓側法蘭與接頭:   316不銹鋼
